규모산정 기준 소개

규모산정 기준 소개

  • 관련 근거
    • 네트워크 장비 규모 산정과 관련해서는 舊 미래창조과학부(現 과학기술정보통신부) 고시와 이에 기반한 한국정보통신기술협회(TTA)에서 마련한 지침이 있음
    • IT 네트워크 장비 구축∙운영 지침(과학기술정보통신부고시 제2020-36호)
    • 네트워크 구축을 위한 장비 규모 산정지침(한국정보통신기술협회, TTAK.KO-01.0103/R1, 2017.6.28.)

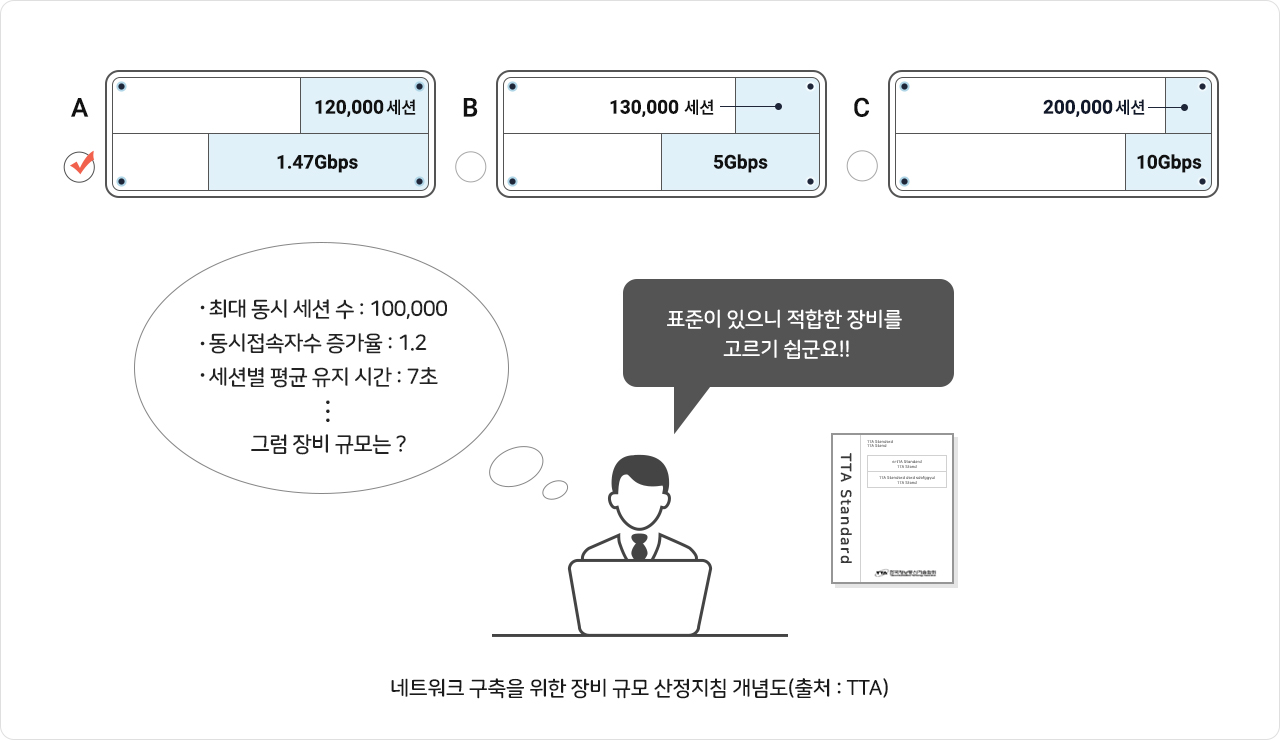

  • 네트워크 구축을 위한
    장비 규모 산정지침
    • 공공부문 정보화 구축사업에서 기획담당자, NI사업자 및 장비업체 담당들에게 객관적인 네트워크 장비 규모산정 기준 및 방법을 제시하여 적정 예산의 네트워크 장비 규모산정 편성을 유도하기 위한 목적으로 제정
    • 네트워크 구축을 위한 장비 규모 산정지침은 IT 네트워크 장비 구축∙운영 지침(과학기술정보통신부고시 제2020-36호)의 고시를 준수
    • 제3조(적용범위)
      ① 이 지침은 국가기관등이 발주하는 1억 원 이상(연간 유지보수 금액 기준)의 IT네트워크장비 운영·유지보수 등 관련 사업과 1억 원 이상(추정가격 기준)의 IT네트워크장비를 구축하는 사업에 적용된다.
      제4조(네트워크 장비 도입 기준)
      ① 수요기관은 IT 네트워크 장비를 도입하는 경우 한국정보통신기술협회에서 정한 "네트워크 구축을 위한 장비 규모 산정 지침"(이하 이 조에서 "규모 산정 지침"이라 한다)을 기본으로 하되 네트워크 장비의 용도를 고려하여 조정할 수 있다.
  • 규모 산정 시 주요 항목
    • 네트워크 장비 규모 산정 시 주요 고려 성능 기준으로는 처리량(throughput), 스위칭 용량(Capacity), 동시 세션수 등이 있음
    • 추가적으로 장비 선정 시 주요 고려대상으로 소요 포트수가 있음
    • 주요 장비 유형별 성능 기준 항목은 다음과 같음

주요 장비 유형별 성능 기준 항목

주요 장비 유형별 성능 기준 항목
구분 주요항목
L2/L3 장비
    처리량(throughput)
    • - 장비가 패킷 손실없이 전달 가능한 최대 패킷 전송률
    • - 일반적으로 pps(Packet per second)의 단위로 표현
    스위칭 용량(switching capacity)
    • - 장비의 임의 포트로 입력된 패킷을 목적지 포트까지 스위칭하여 전달하는 능력
    • - 일반적으로 bps(Bit per second) 단위로 표현
L4/L7 장비
    TCP Throughput(처리량)
    • - TCP 프로토콜을 통해 전송 가능한 최대 데이터량
    • - 일반적으로 bps 단위로 표현
    동시세션 수
    • - 장비가 동시에 유지할 수 있는 최대 TCP 세션의 수

장비 유형별 주요 입력 및 결과값

장비 유형별 주요 입력 및 결과값
구분 기초 입력 데이터 산정 결과 데이터
교환장비 L2/L3 스위치
  • - 다운링크 포트 용량
  • - 소요 다운링크 포트수
  • - 다운링크 확장 계수
  • - 다운링크 안정성 계수
  • - 다운링크별 보정계수
  • - 업링크 포트 이중화 여부
  • - 다운링크 포트 전체 수량
  • - 업링크 용량, 포트 수량
  • - 업링크 포트 전체 용량
  • - 스위칭 용량
  • - Throughput
백본형 L3 스위치
  • - 인터페이스 종류별 최대 포트 용량
  • - 인터페이스 종류별 포트 수
  • - 시스템 확장 계수
  • - 시스템 안정성 계수
  • - 다운링크 포트 전체 수량
  • - 업링크 포트 전체 용량
  • - 스위칭 용량
  • - Throughput
L4/L7 스위치
  • - 인터페이스 종류별 포트 수
  • - 최대 동시세션 수
  • - 동시세션 수 증가율
  • - 세션별 평균 데이터량
  • - 시스템 확장 계수
  • - 다운링크 포트 전체 수량
  • - 업링크 포트 전체 용량
  • - 목표 동시 세션 수
  • - Throughput
전송장비 WDM
  • - 최대 용량
  • - 포트 소요 수량
  • - 트래픽 증가율
  • - 시스템 확장 계수
  • - 전송용량
  • - 다운링크 인터페이스 종류 및 수량
  • - 업링크 인터페이스 종류 및 수량
MSPP CE
  • - 최대 용량
  • - 포트 소요 수량
  • - 트래픽 증가율
  • - 시스템 확장 계수
  • - 이중화 상수
  • - 전송용량
  • - 스위칭용량
  • - 다운링크 인터페이스 종류 및 수량
  • - 업링크 인터페이스 종류 및 수량

장비 유형별 주요 입력 및 결과값

장비 유형별 주요 입력 및 결과값
구분 데이터
교통장비 L2/L3 스위치
  • 기초입력 데이터
  • - 다운링크 포트 용량
  • - 소요 다운링크 포트수
  • - 다운링크 확장계수
  • - 다운링크 안정성 계수
  • - 다운링크별 보정계수
  • - 업링크 포트 이중화 여부
  • 산정 결과 데이터
  • - 다운링크 포트 전체 수량
  • - 업링크 용량, 포트 수량
  • - 업링크 포트 전체 용량
  • - 스위칭 용량
  • - Throughput
백본형 L3 스위치
  • 기초입력 데이터
  • - 인터페이스 종류별 최대 포트 용량
  • - 인터페이스 종류별 포트 수
  • - 시스템 확장 계수
  • - 시스템 안정성 계수
  • 산정 결과 데이터
  • - 다운링크 포트 전체 수량
  • - 업링크 포트 전체 용량
  • - 스위칭 용량
  • - Throughput
L4/L7 스위치
  • 기초입력 데이터
  • - 인터페이스 종류별 포트 수
  • - 최대 동시세션 수
  • - 동시세션 수 증가율
  • - 세션별 평균 데이터량
  • - 시스템 확장 계수
  • 산정 결과 데이터
  • - 다운링크 포트 전체 수량
  • - 업링크 포트 전체 용량
  • - 목표 동시 세션 수
  • - Throughput
전송장비 WDM
  • 기초입력 데이터
  • - 최대 용량
  • - 포트 소요 수량
  • - 트래픽 증가율
  • - 시스템 확장 계수
  • 산정 결과 데이터
  • - 전송용량
  • - 다운링크 인터페이스 종류 및 수량
  • - 업링크 인터페이스 종류 및 수량
MSPP CE
  • 기초입력 데이터
  • - 최대 용량
  • - 포트 소요 수량
  • - 트래픽 증가율
  • - 시스템 확장 계수
  • - 이중화 상수
  • 산정 결과 데이터
  • - 전송용량
  • - 스위칭용량
  • - 다운링크 인터페이스 종류 및 수량
  • - 업링크 인터페이스 종류 및 수량
  • 참고
    • 처리량(throughput) : 장비에서 손실 없이 전달 가능한 최대 패킷 개수, 단위 : pps (packet per second)
    • 스위칭 용량(switching capacity) : 스위치 패브릭 대역폭을 의미하며, 스위치에서 초당 패킷을 포워딩할 수 있는 능력 , 단위 : bps (bit per second)
    • TCP 처리량 : TCP 프로토콜을 통해 전송 가능한 최대 데이터량, 단위: bps
    • 동시세션 수(concurrent sessions) : 장비에서 동시에 지원할 수 있는 최대 TCP 세션의 수
    • 전송 용량 : 전송채널을 통해 데이터를 송수신 할 수 있는 최대 전송률
    • 보정 계수 : 다양한 서비스(트래픽 유형)별 보정 수치를 의미하며, 모든 접속포트의 보정 계수를 산정·합산하여 평균한 값을 보정 값으로 함. 본 지침에서는 이용량의 조사·분석 결과를 기반으로 보정 값을 산정하도록 권장하며, 이용량 산정에 어려울 경우에 대한 사례를 분석하여 기준표로 제시하고 있음
